Robotic Technology (GD) Co., Ltd. on yksi luotettavimmista cnc-robottikäsivarsien valmistajista ja toimittajista Kiinassa. Runsaalla kokemuksella toivotamme sinut lämpimästi tervetulleeksi ostamaan kestävää cnc-robottivartta varastossa täältä tehtaaltamme. Kaikki mittatilaustyönä tehdyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä.
Opi CNC-robottivarresta

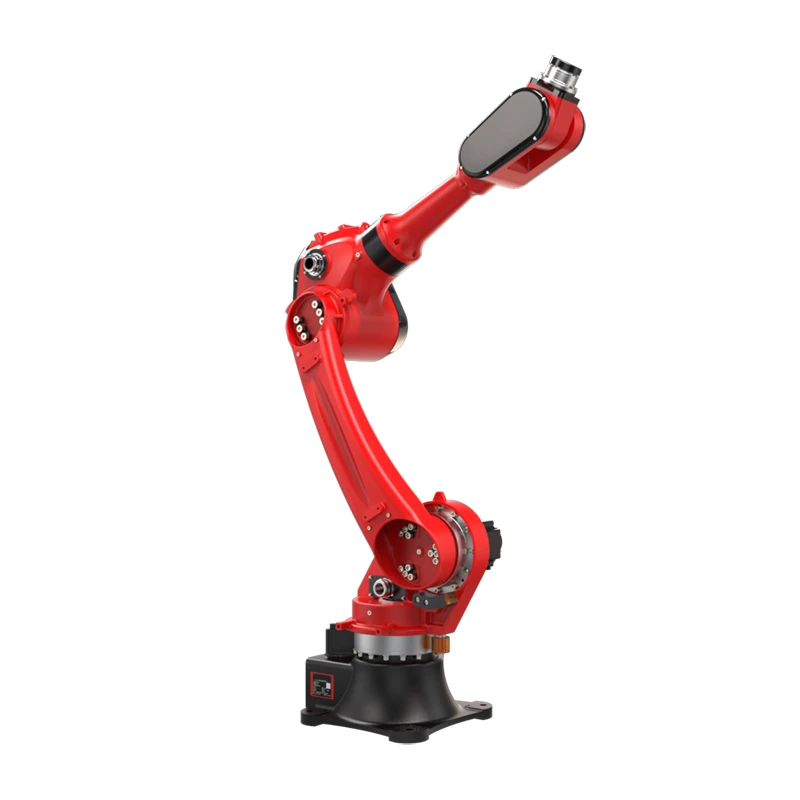

CNC-robottivarsi on teollisuusyksikkö, joka on suunniteltu tehostamaan työstökoneiden automaatiota ja suorittamaan automaattista lastausta, purkamista ja työkappaleen siirtoa ennen ja jälkeen koneistuksen mahdollistaakseen integroidun tuotannon useissa CNC-koneissa. Korvaamalla käsityön se mahdollistaa jatkuvan tuotannon, vähentää koneen seisokkeja ja parantaa kokonaistuottavuutta.
Erittäin tarkka ja raskas{0}}suorituskyky
Tämän CNC-robottivarren nimellispainolla on 20 kg ja asennon toistettavuudella ±0,05 mm, ja se säilyttää vakaan ja tarkan liikkeen raskaassa kuormituksessa, joten se sopii erinomaisesti keskisuurten ---suurien metallisten työkappaleiden käsittelyyn automaattisissa lastaussykleissä. Sen pehmeä automaattinen poiminta estää iskuvauriot, naarmut ja manuaalisen käsittelyn aiheuttamat asemointivirheet ja parantaa näin satoa.
Nopea{0}}dynaaminen vastaus
Moni-akselin synkronisen ohjauksen ansiosta CNC-robotin käsivarren J6-ranneakseli saavuttaa 375 asteen/s maksimipyörimisnopeuden nopean dynaamisen vasteen saamiseksi, mikä mahdollistaa tarkan-nopeasti valinnan-ja-paikan. Automaattisten lastaustoimintojen aikana se lyhentää yhden-jakson taktiaikaa, mikä parantaa koneistuksen tehokkuutta ja säilyttää tasaisen tuotteen laadun.
CNC-robottivarren parametrien ymmärtäminen
|
Malli |
BRTIRUS1820A |
||
|
Tuote |
Alue |
Max.nopeus |
|
|
Arm |
J1 |
±155 astetta |
110 astetta/s |
|
J2 |
-140 astetta / +65 astetta |
146 astetta/s |
|
|
J3 |
-75 astetta / +110 astetta |
134 astetta/s |
|
|
Ranne |
J4 |
±180 astetta |
273 astetta/s |
|
J5 |
±115 astetta |
240 astetta/s |
|
|
J6 |
±360 astetta |
375 astetta/s |
|
|
Käsivarren pituus |
1895 mm |
||
|
Latauskyky |
20kg |
||
|
Toistettavuus |
±0,05 mm |
||
|
Virtalähde |
5,87kVA |
||
|
Paino |
Noin 230kg |
||
|
Ohjausjärjestelmä |
HC ohjausjärjestelmä |
||
|
Virtalähde |
220V |
||
|
Suojausluokka |
IP40 |
||
CNC-robottivarren perusmittojen ymmärtäminen
Tapaustutkimukset
Skenaario 1: Automaattinen lastaus ja purku lasin reunan hiontaan
Kaakkois-aasialainen lasinvalmistaja vaati automaattista käsittelyä lasireunojen hiontalinjalleen. Ankarat manuaaliset työskentelyolosuhteet-, jotka johtuvat ilmassa leviävästä pölystä ja jäähdytysnesteen suihkeesta syvän prosessoinnin aikana- yhdistettynä särkyviin lasipaneeleihin, jotka rikkoutuivat helposti käsittelyn aikana, johtivat suuriin rikkoutumismääriin.
Ratkaisu sisälsi CNC-robottivarren, joka oli varustettu räätälöidyllä suojakuorella toimimaan luotettavasti pölyisissä ja kosteissa ympäristöissä. Se imuroi-tarraa lasilevyjä säilytystelineistä ja syöttää ne reunahiomakoneisiin ja siirtää sitten valmiit tuotteet jatkoprosesseihin koneistuksen jälkeen. Korvaamalla herkän lasin manuaalisen käsittelyn se vähentää rikkoutumisnopeutta noin 50 %, helpottaa työntekijöiden taakkaa ankarissa ympäristöissä ja mahdollistaa keskeytymättömän hiontatuotannon.
Skenaario 2: Lataaminen ja purkaminen bakeliittisorvin koneistukseen
Eräs eristekomponenttitehdas pyrki automatisoimaan bakeliittiosien (fenolihartsi) syöttöä sorviin. Hauras, jäykkä materiaali synnyttää koneistuksen aikana raskasta pölyä, mikä aiheuttaa pitkäaikaisia{1}}ammatillisia vaaroja käyttäjille. Nopeat työstösyklit aiheuttavat myös turvallisuusriskejä-työmaalla tapahtuvassa manuaalisessa lastauksessa.
20-kg-nimelliskuormalla varustettu CNC-robottivarsi, joka on varustettu mukautetuilla-kaksiasemaisilla pneumaattisilla tarttujaliitännöillä automaattisten sorvin ovien kanssa synkronoitua toimintaa varten. Se poimii bakeliittiaihiot kuljetinhihnoilta ja siirtyy syklin päätyttyä työstöalueelle purkamaan valmiit osat peräkkäin ja lataamaan uusia aihioita. Automaatio eliminoi pölyisen, työvoimavaltaisen lastaustyön, mahdollistaa jatkuvan valvomattoman sorvin käytön ja tukee bakeliittikomponenttien automatisoitua massatuotantoa.
FAQ
Q1: Mikä on CNC-robottivarren hyötykuorma?
CNC-robottivarren nimellinen hyötykuorma on 20 kg (tarttujat mukaan lukien). Verrattuna 3–10 kg:n kevyisiin-roboteihin, se tarjoaa erinomaisen raskaan-kuormituskyvyn. Se soveltuu laajasti keskikokoisiin ja suuriin työkappaleisiin, kuten autokomponentteihin, alumiiniseososiin, muottikomponentteihin ja raskaisiin{7}}laitteistoihin, ja se on erittäin monipuolinen erilaisiin raskaisiin{8}}kuormaussovelluksiin.
Kysymys 2: Soveltuuko yksikkö olemassa olevien korjaamoiden automaatiopäivitykseen?
Kyllä, se{0}}soveltuu hyvin olemassa olevien tuotantolinjojen jälkiasennukseen. CNC-robottivarressa on vakiokiinnitysliitännät joustavaa asettelua varten; sen kompakti jalanjälki säästää lattiatilaa. Kun kokonaisvirrankulutus on 5,87 kVA, sähköinfrastruktuuria tai tilojen ulkoasua ei tarvita laajamittaista-saneerausta. Tämä vähentää jälkiasennuskustannuksia ja tuotannon seisokkeja, mikä mahdollistaa nopean automaation käyttöönoton.
